Charger Aki 12 volt dari Cas Laptop





Pada posting kali saya akan memberikan rangkaian sederhana yaitu

sebuah rangkaian charger/pengisi aki dari charger laptop,rangkaian ini layak dicoba karena selain ekonomis juga tidak terlalu rumit membuatnya,karena komponen mudah didapat dipasaran dan mudah merangkainya



Ini Skemanya

 Ini Layout dari depan

Ini Layout dari belakang (untuk gmbr PCB)

Part List/Komponen :

                 -IC Regulator LM 7815 (2 buah)

 -Pendingin TIP (3 buah)

 -Resistor 3,3 /2 Watt

   -Elko 1000uf (1 buah)

-Elko 100uf (2 buah)

      -Transistor TIP41/TIP31

Dari gambar diatas nanti dikasih sebuah inputan dari charger laptop,pada charger laptop biasanya

voltase outputnya sekitar 16 v - 20 v dan arusnya sekitar 2 Amp - 4 Amp dan masuk pada rangkaian

Dan nanti outputnya ada 2 yaitu:

- 15V/1 Ampere (Untuk Aki kecil 12 V)

 - 15V/3 Ampere (Untuk Aki besar 12 V)

Dan pada charger Aki 6 Volt tersebut harus dikalibrasi dengan AVO meter
dan dikalibrasi hingga AVO menunjuk angka 7,8 volt-8 volt,
Skema AKI ini juga bisa dipakai untuk 12 Volt dan mengkalibrasi pada angka 13,8 volt -15 volt

Toleransi charger Aki

Setiap aki memiliki kemampuan untuk menerima arus berbeda beda
sehingga tak bisa kita seenaknya memberii arus besar supaya cepat terisi
Arus Charger yang boleh masuk pada sebuah aki/akumulator


1.Aki kering/MF (Maintenence Free) charging maksimal 40 % dari kapasitas

2.Aki Basah  memiliki kemampuan charging sekitar 10% dari kapasitas

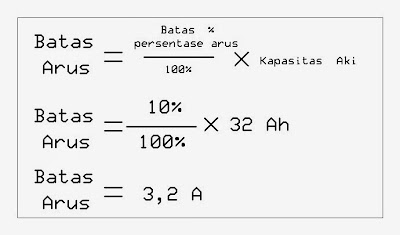

Contoh : JIka anda memiliki sebuah aki 32Ah (Aki basah)
Kemampuan maksimalnya adalah 10 %
berarti

Berarti pengisian aki tidak boleh diatas 3,2 ampere...
jadi kita bikin aja kayak rangkaian diatas
output 3 ampere hehehehe

Charging Aki 32 Ampere pun tak masalah

SALAM SUKSES

100% WORKING
